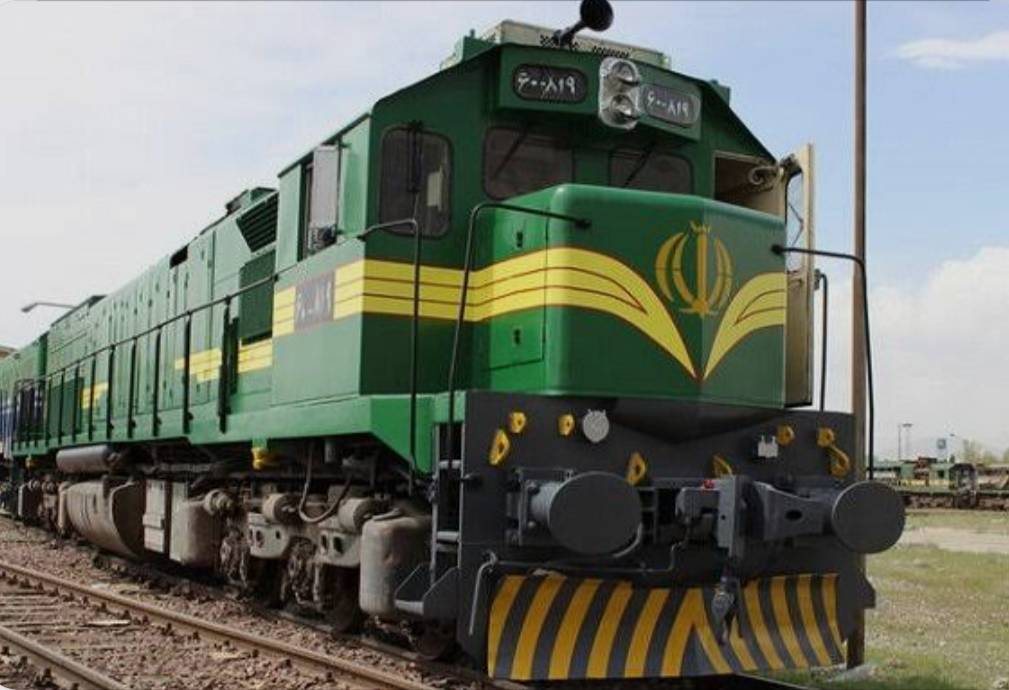

◄ خلاصه مشخصات لوکوموتیو GT26CW / GT26CW؛ ستاره شش‌ محوره دیزلی ناوگان راه‌ راه آهن ایران

سرفصل اول؛

مشخصات عمومی: (بر اساس جداول سال 1394 سایت راه آهن)،

1) نام مدل لوکوموتیو GT26CW، 2) کشور سازنده: آمریکا EMD، (اکثریت دستگاه ها)، کانادایی و کره جنوبی، 3) تعداد کل: ۱۹۳ دستگاه، 4) سال ساخت: از ۱۹۷۱ تا 1984.

سرفصل دوم؛

ابعاد، اوزان و ظرفیت ها:

1)  طول لوکوموتیو (شامل تامپون): ۱۹.۵ متر، 2) عرض بدنه: ۲.۸ متر، 3) ارتفاع از سطح ریل (با چرخ نو): ۳.۹ متر، 4) وزن کل لوکوموتیو آماده به کار: ۱۱۲ تن، 5) وزن هر بوژی: 27 تن، 6) وزن هر مجموعه ترکشن موتور به همراه اکسل: ۲.۷ تن، 7) فاصله بین محورهای هر بوژی (Wheel Base): ۱.7 متر، 8) فاصله بین مراکز دو بوژی: ۱۲.5 متر، 9) ظرفیت مخزن سوخت: ۷۸۵۸ لیتر، 9) ظرفیت مخزن روغن: ۹۲۰ لیتر، 10)  ظرفیت آب خنک کننده: ۱۱۱۷ لیتر. 11) ظرفیت مخازن شن: 250 لیتر، 12) قطرچرخ 1000 میلیمتر، 13) گیج (فاصله دوریل): 1435 میلیمتر. 14) سیلندر 250*229. 15) وزن موتور 16.4 تن، 16) وزن ژنراتور 7144 کیلوگرم، 17) ارتفاع قلاب 1045 و تامپون 1060 میلیمتر، 18) دیزل دوزمانه.

سرفصل سوم؛

مشخصات عملکردی:

1) توان ناخالص (Gross Power): ۳۳۰۰ اسب بخار، 2) توان خالص (Net Power): ۳۰۰۰ اسب بخار، 3) حداقل سرعت پیوسته: ۲۶.۶ کیلومتربرساعت، 4) حداکثر سرعت: ۱۲۴ کیلومتربرساعت، 5) نیروی کشش پیوسته (Continuous Tractive Effort): ۲۴۰۰۰ کیلوگرم نیرو (۲۴ تن)، 6) نسبت دنده (Gear Ratio): ۶۰:۱۷، 7) ضریب چسبندگی (Adhesion) :۲۰ درصد، 8) دور موتور در حالت آرام (Idle Speed): ۳۱۵ دوردردقیقه، 9) در سرعت کامل: ۹۰4 دوردردقیقه.

10) حداکثر نیروی ترمز دینامیک 16 تن در سرعت 36 کیلومتربرساعت، 11) وزن حداکثر قطار در فراز 10 درهزار یا 1% برابر 2534 تن با سرعت22.4، واگن های 80 تنی (با نسبت دنده 15/62 در شرایط آب وهوایی ایران) و ضریب چسبندگی 21%.

سرفصل چهارم؛

نوع تجهیزات:

1) مدل موتور دیزل: 645 E3، 2) تعداد سیلندرهای موتور دیزل: ۱۶، 3) آرایش چرخ ها: شش محوره با دو بوژی سه محوره (Wheel Arrangement): C-C ، 4) مدل ژنراتور اصلی: AR10 ، 5) توان ژنراتور اصلی: ۳۱۲۵ اسب بخار، 6) حداکثر جریان خروجی ژنراتور اصلی: ۴۲۰۰ آمپر، 7) ولتاژ نامی ژنراتور اصلی: ۱۲۴۰ ولت، 8) نوع ژنراتور اصلی: جریان متناوب (AC)، 9) مدل ژنراتور کمکی: A18DC، 10) توان ژنراتور کمکی: ۱۸ کیلووات، 11) مدل ترکشن موتور (DC): D77B، 12) توان هر ترکشن موتور: ۷۲۶ اسب بخار، 13) نوع کمپرسور هوا: W.B.O، 14) حداکثر دبی کمپرسور هوا: ۷.۱۹ متر مکعب دردقیقه.

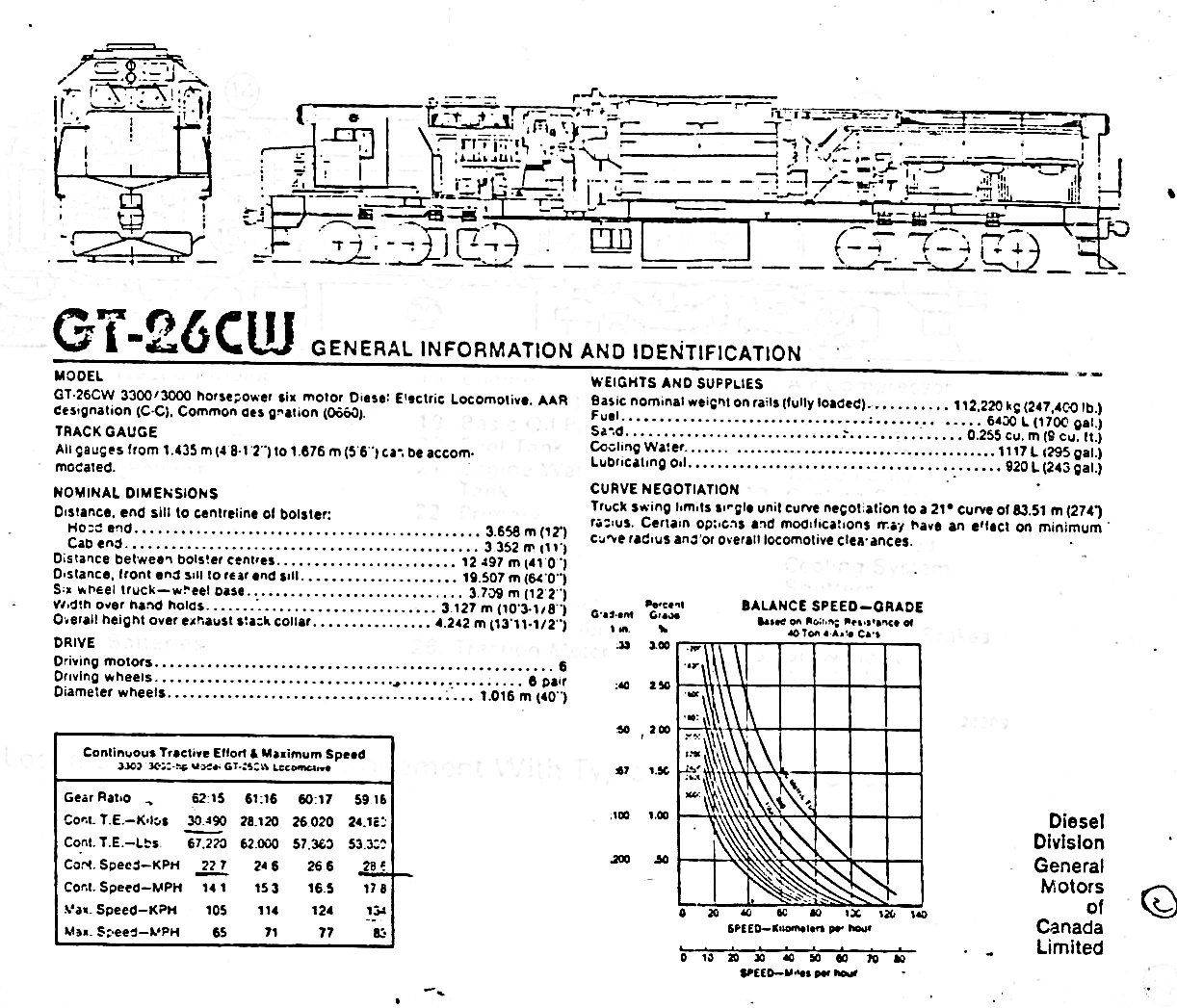

خلاصه مشخصات لکوموتیو GT26CWبا چند نسبت دنده مختلف

سایر مشخصات از دیگر منابع:

1) نوع گاورنر وودوارد، 2) توان ترمز دینامیک: 2000 اسب، 3) حداکثر آمپر ترکشن موتور (در توان پیوسته 493 اسب): 1050 آمپر، 4) حداکثر آمپر در توان حداکثر 708 اسب: 900 آمپر، (با نسبت دنده 15/62 و جریان هوای 2000 CFM) 5) حداکثر کشش هر ترکشن موتور 6256 کیلوگرم نیرو، 6) جریان هوای ژنراتور 5300 CFM ، 7) فشار درب مخزن رادیاتور 7 پوند براینچ مربع، 8) پروانه رادیاتور 6 پره و سه عدد موتور بیش از 30 کیلووات، 9) سیستم حفاظت موتور با دتکتور دمای آب و فشار گاز کارتل،  10) قلاب کشش ویلسون LAF1729، 11) سیستم ترمز 26L، 12) سیستم هوشیاری با هشدار صوتی ...، 13) کابین مجهز به بخاری، یخچال، منقل و فاقد کولر (اکنون کولر کابین نصب شده است)، 14) سیستم ضد لغزش WS، 15) نورافکن دو عدد با توان 200وات، 16) حداکثر تعداد لوکوموتیو قابل اتصال 3 دستگاه، 17) سیستم انتقال فرمان با کابل 27 رشته، 18) با کیلومترشمار و ثبت کاغذی (اکنون سرعتنمای دیجیتال نصب شده است)، 19) دو موتور استارت الکتریکی 64 ولت، 20) باتری اولیه اسیدی 420 آمپرساعت ، 21) مصرف ویژه 210 گرم بر کیلووات ساعت، 22) ولتاژ برق کنترل 74 ولت، 23) دور حداکثر تراکشن موتور 2400، 24) بوژی ریخته گری با تعلیق فنری دومرحله ای، 25) استحکام فشاری 300 تن.

قابل ذکر اینکه برای کاهش تنوع و تسهیل تامین قطعات یدکی، تقریبا تمامی موتورهای دیزل از نوع 645 E3 به نوع 645 E3B تبدیل شده اند و بعلاوه 75 دستگاه از لوکوموتیوهای مذکور به سیستم کنترل میکروپروسسوری (GT26CW-MP) مجهز شده اند.

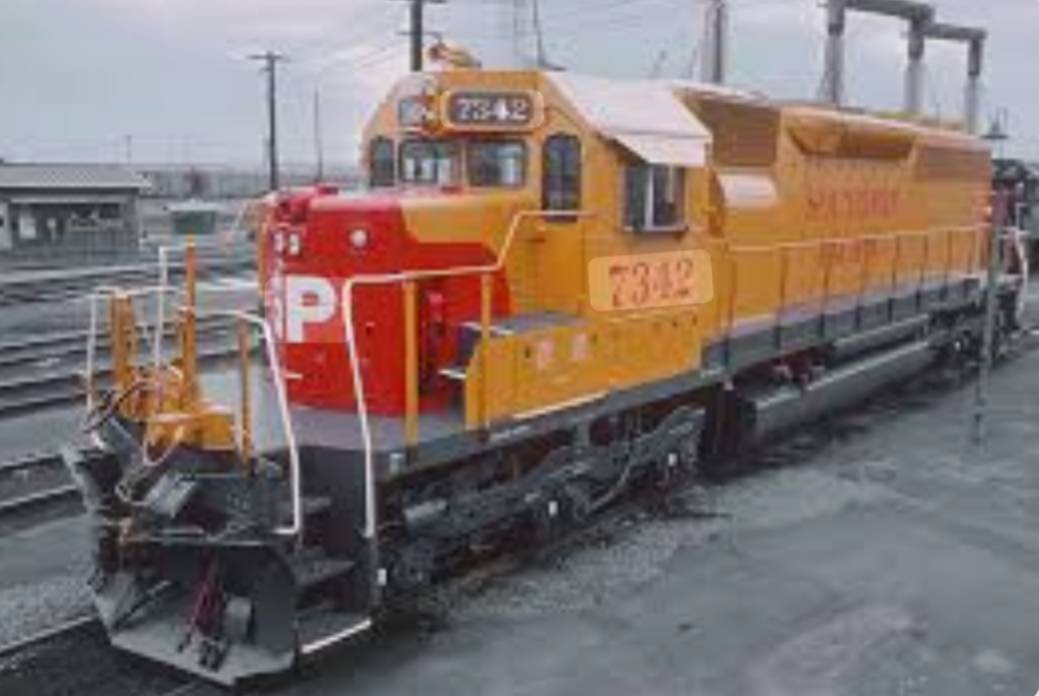

لوکوموتیوهای مذکور بر پایه لوکوموتیوهای شش محوره بومی آمریکا از نوع SD40 و  SD40-2(با بار محوری بالا) ساخته شده اند.

لوکوموتیوهای خریداری شده بخش خصوصی از کره جنوبی (سری 7000) و لوکوموتیوهای MAP24 نیز از همین خانواده هستند.
